Nozīme:
Iegremdējamais dziļurbuma sūknis SUB 100 paredzēts ūdens sūknēšanai no urbumiem, kuru caurules iekšējais diametrs nav mazāks par 100mm.
Sūknis domāts tikai tīra ūdens sūknēšanai bez abrazīviem piemaisījumiem (sīkās kvarca smiltis, dolomīta pelni, māls).
Pielietošana:
Privātmāju un lauku sētu apgādei ar ūdeni no dziļurbumiem, dārzu laistīšanai, rezervuāru uzpildīšanai.
Sūknis var strādāt automātiskā ūdens padeves režīmā, ja to savieno kopā ar spiedkatlu, spiediena slēdzi un manometru.
Uzbūve:
Sūkņa apakšējā daļā ir elektrodzinējs, kura korpuss un vārpsta ir izgatavoti no nerūsējošā tērauda. Sūkņa korpuss izgatavots no misiņa, lāpstiņu rats no misiņa.
Dzinējam ir hermētiski blīvslēgi, kuri nodrošina sūkņa ilgstošu darbību zem ūdens.
Sūknis tiek dzesēts ar sūknējamā ūdens palīdzību.

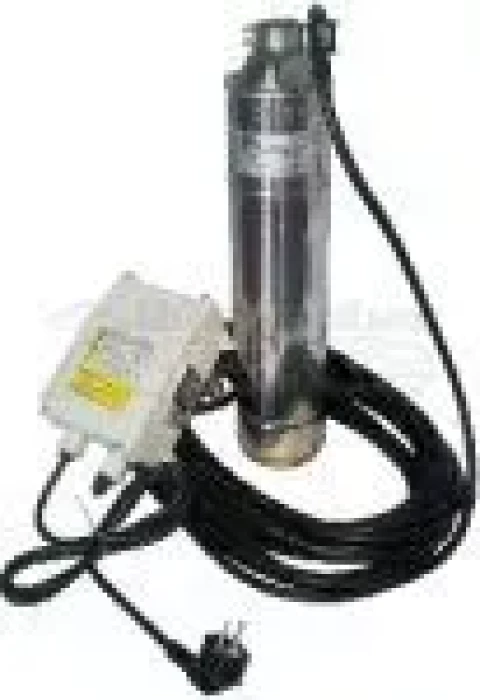

Sūknis ir nokomplektēts ar 15m garu četrudzīslu elektrokabeli. Dzinēja palaišanas kondensators un termoaizsardzība atrodas vadības bloka kastītē.
Uzstādīšana:
Sūkņa ārējais diametrs 98±2mm. Sūkni var ievietot dziļurbumā, kura iekšējais diametrs nav mazāks par 100mm.Sūknis jāiegremdē tādā dziļumā, lai tam darbojoties, tas atrastos vismaz 0,5 metrus zem ūdens, taču ne zemāk kā vienu metru no urbuma apakšas. Maksimālais pieļaujamais iegremdēšanas dziļums zem ūdens līmeņa 20 metri.
Sūknējamajam ūdenim jābūt tīram no abrazīvām daļiņām. Drošības labad ieteicams sūkni iekarināt nerūsējoša tērauda vai neilona trosēs aiz speciāli šim nolūkam izveidotajām ausīm sūkņa augšdaļā. Ieteicams spiedvadā aiz sūkņa uzstādīt papildus pretvārstu.
Ieteikums:
1.Sūknim ievērojami palielinās kalpošanas mūžs, ja tā izslēgšanās spiediens ir ieregulēts ne lielāks kā 3,2 bāri.
2.Ieteicams strāvas kabeļa fāzes un nulles vados iemontēt
kūstošos drošinātājus par 20% lielākus nekā nominālstrāva dzinējam.
Elektriskie dati:
1.Vienfāzu maiņstrāvas spriegums 220 V
2.Elektrodzinēja jauda 0,75 kW
3.Strāvas stiprums 6,0 A
4.Palaišanas kondensatora kapacitāte 30 F
5.Apgriezienu skaits (minūtē) 2900
6.Vijumu klase B
7.Tīkla frekvence 50 Hz
8.Aizsardzības klase IP68
Sūkņa raksturojums:
1.Maksimālā ražība 40 l/min
2.Maksimālais spiediens 60 m
3.Sūknējamā ūdens maksimālā temperatūra 30C
īslaicīgi līdz +40C
4.Sūkņa pievienošanas vītnes izmērs 1”
UZMANĪBU!
Sūknis ir domāts tikai tīra ūdens pumpēšanai.
Ja ūdenī ir sīkās kvarca smiltis, dolomīta pelni, māla daļiņas, tad jāizvēlas citas konstrukcijas sūknis.
Iepriekš minētie mehāniskie piemaisījumi nav ar aci saskatāmi; tos var konstatēt tikai ūdens analīze vai arī ilgstoši ūdeni nostādinot. Šīs daļiņas kopā ar ūdeni pie 2900 apgriezieniem darbojas kā slīpējamā pasta, kura īsā laikā sabojā sūkņa lāpstiņu ratu un korpusa detaļas.
